Grilles - Thin

Thin grilles are manufactured from eloxed aluminium and are designed solely for Thin trench heaters. They are only available as a roll-up model.

Dane techniczne Zapytanie
id 455739

The standard finish for aluminium grilles is silver elox; in addition, dark and light bronze elox are available. Other RAL colour chart colours are available as powder coating.  Decorative Thin frame covers may be chosen using the same colour scheme as grilles, and are supplied as a component of trench heaters. Due to space limitations, F-frames are not available for Thin grilles.

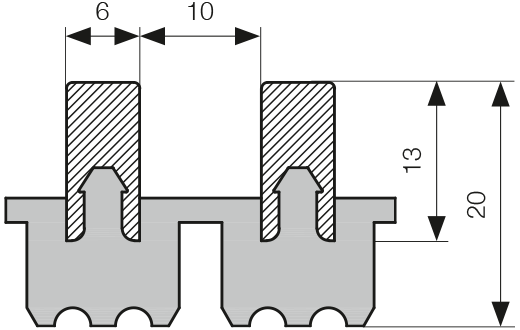

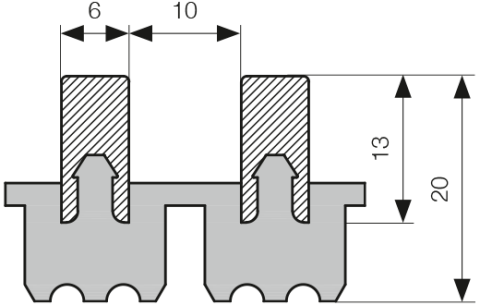

Thin mrizky - profilMeasurements shown in mm.

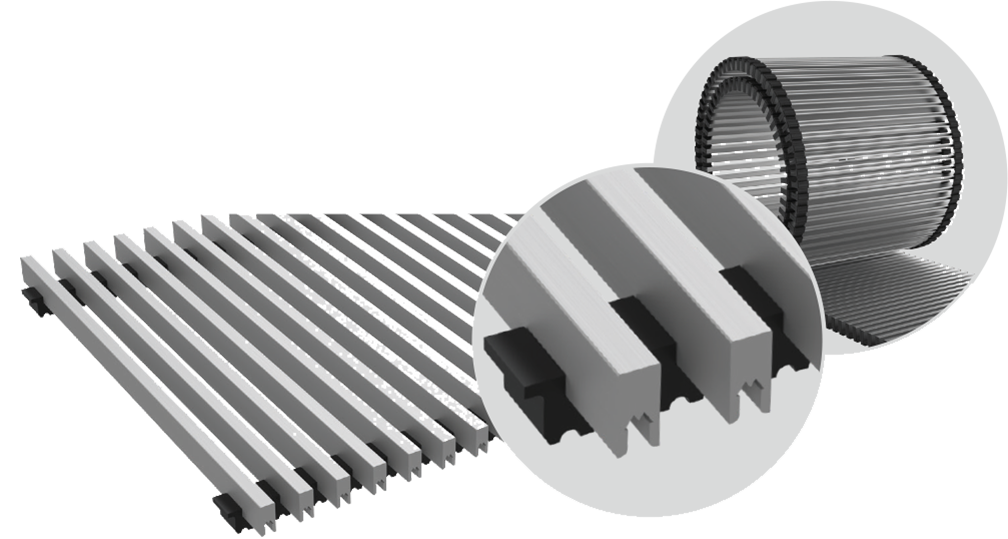

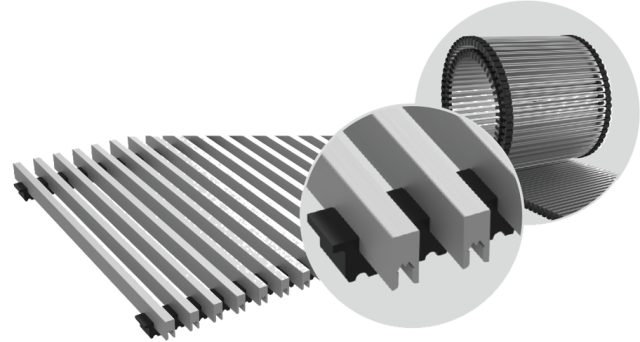

Roll-up model
Thin mrizky - rolovaci provedeni_1
Roll-up aluminium black elox - NEWS

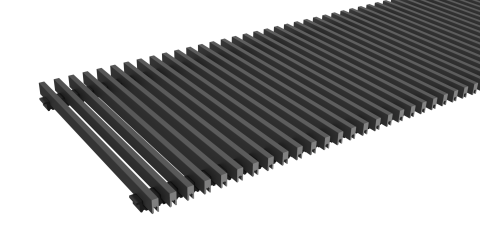

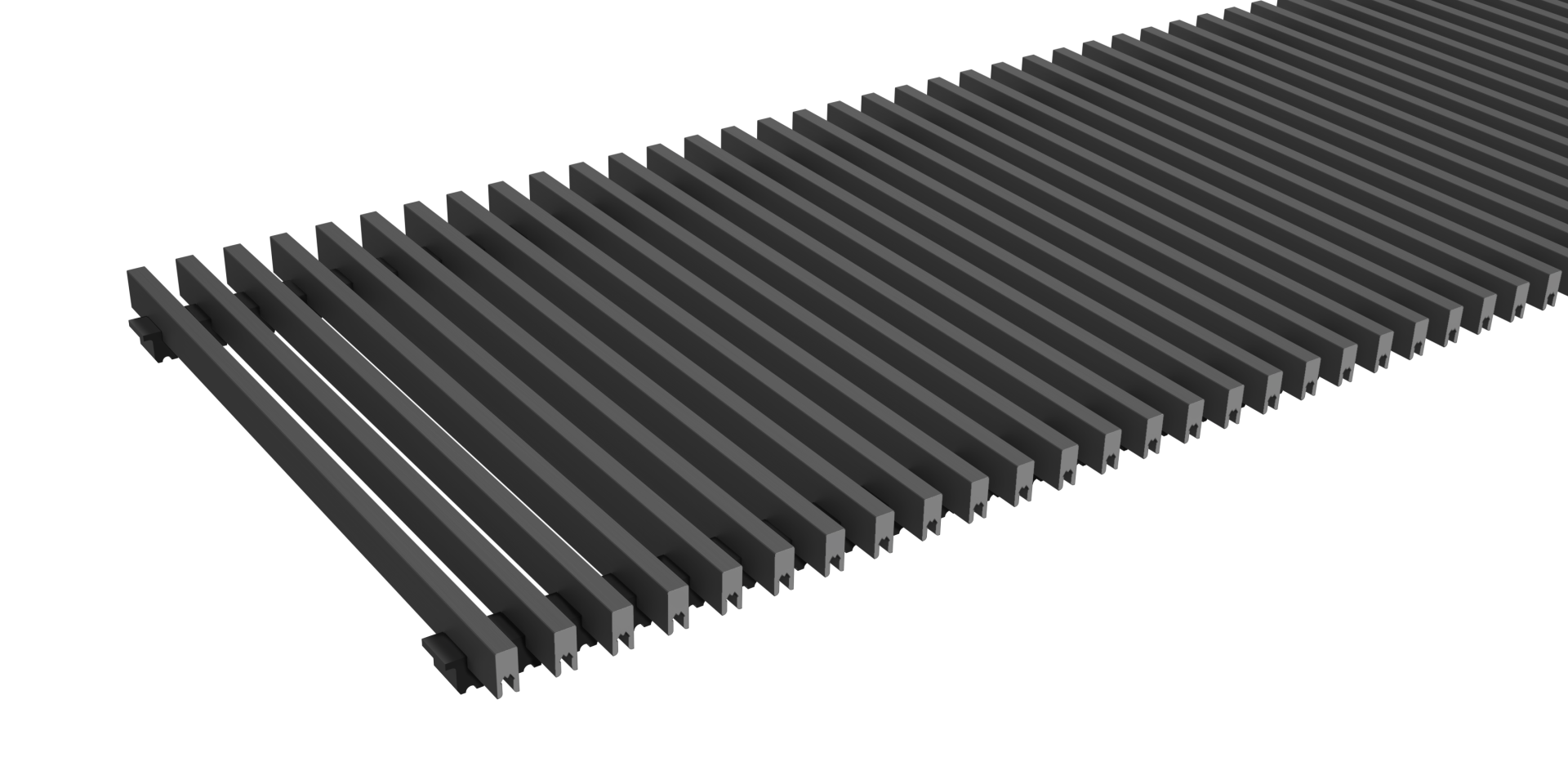

PM Thin (1)
info  The grille can be rolled for easier handling. F-frame can never be fitted with Thin grilles.
Measurements
Code PM-xx/14 PM-xx/16 PM-xx/20 PM-xx/26 PM-xx/32 PM-xx/34 PM-xx/40
Width - nett [mm] 128 148 188 248 308 328 388
Tolerance +0–1.5 mm. Code width is derived from trench heater width.
Grille airflow
alu wood steel stainless Thin  Cross
63% 55% 60% 60% 63% 58%
Load bearing capacity

    EN_PM-kapacita

info In load-bearing capacity testing, grille slats are placed on two supports and weighed down in the center.
For wooden slats, values are given up to the fracture point of the first fibre. Metal slats are measured up to the point of irreversible deflection.


​Assembly instructions KORAFLEX PM



Decorative frames are available as standard in aluminium with silver, dark bronze or light bronze elox finishes. Frames may also be lacquered (powder coated) using colours from the RAL colour chart. Frames are in every case supplied as a component of trench heaters, and the type required must be specified when ordering in the Order Code. Where  trench heaters are finished with a hem, the hem is of the same material as the casing.

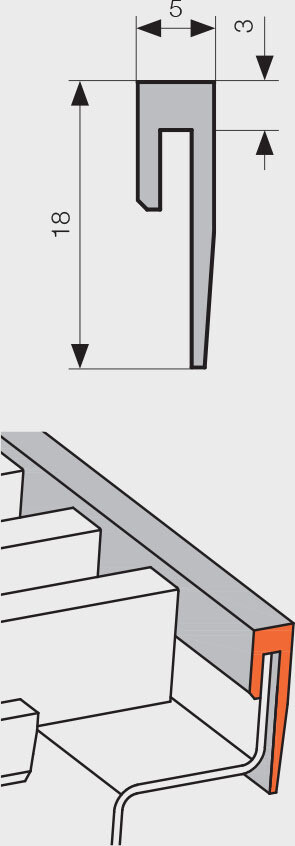

Thin frame

Thin-rámeček

ORDERING CODES

Example of ordering code: PM-100/26-T1R0

Floor grille length 100 cm, width 26 cm, aluminium Thin model, silver elox, roll-up, for single trench heater without alterations. Grille measurement given in the order code corresponds with the measurement of the respective trench heater. Nett dimension of the grille is available upon request.

Floor
Grille

Length/Width (cm)

Grille material
Grille Colour
Grille type
Grille ending type
P
M
-
100/26
-
T
1
R
0






T aluminium Thin


1 silver elox
2 dark bronze elox
3 light bronze elox
5 black elox
9 other RAL colour
R roll-up
L linear
0 grille for single trench heater
1 grille for trench heater with lowered face - input side
2 grille for trench heater with lowered face - opposite input side
3 grille for trench heater with both sides lowered
