KORAWALL Direct WVD (24 V DC)

connection via adapter to 24 V DC

Wall-mounted convector with forced convection, autonomous control and 24 V DC connection.
The KORAWALL Direct WVD wall-mounted 24 V DC convector is a powerful fan heater suitable for low-temperature heating. The convector is equipped with a specially designed Al/Cu heat exchanger in RAL 9005 lacquer and a set of low-energy quiet fans. The convector is equipped with an autonomous control with an integrated keypad, allowing fans to be controlled directly on the unit. Connection to the mains is via a 24 V DC socket adapter. The convector achieves high heat outputs even at low-temperature gradients, and in non-condensing zones it can also be used for aftercooling, which is particularly advantageous in the summer months. The convector is well suited for a range of building types from new builds, private houses, office buildings to refurbishments and wherever the heat source is a heat pump, solar system or condensing boiler.

                                                          heat pump

Dane techniczne Zapytanie
id 459702
  • Ogrzewanie
  • Chłodzenie lekkie
  • Konwekcja wymuszona
  • Synergia pomp ciepła
KORAWALL  Direct  WVD Wall-mounted convector with forced convection, autonomous control and 24V DC connection
Height 450 mm
Width 110 mm
Length 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000 mm
Heat output from 190 to 8 960 W
Cooling output up to 1 419 W
Exchanger height 240 mm
Exchanger width 60 mm
Max. operating pressure 1,2 MPa
Max. operating temperature 90 °C
Surface temperature 40 °C According to inlet water temperature
Connection thread internal G ½"
Hydraulic connection bottom (right-side or left-side)
infoThe unit is designed for cooling in the non-condensation zone only, i.e. above the dew-point temperature. The unit is not equipped with condensate drainage.

Tepelné výkony [W] při t1/t2/ti = při 75/65/20 ˚C (Δt=50) a 55/45/20 ˚C (Δt=30)/EN 442

Moc grzewcza

Depth 450 / Width 110
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
600 0 1,4 - -
600 1 2,1 23,2 31,2
600 2 2,6 27,9 35,9
600 3 3,4 32,3 40,3
600 4 4,4 36,8 44,8
600 5 5,7 40,8 48,8
750 0 1,4 - -
750 1 2,4 24,9 32,9
750 2 2,8 29,6 37,6
750 3 3,8 34,0 42,0
750 4 4,4 38,3 46,3
750 5 6,2 42,3 50,3
1000 0 1,4 - -
1000 1 2,6 26,3 34,3
1000 2 3,5 30,9 38,9
1000 3 4,9 35,2 43,2
1000 4 7,1 39,8 47,8
1000 5 10,3 43,9 51,9
1250 0 1,4 - -
1250 1 2,8 26,7 34,7
1250 2 3,8 31,3 39,3
1250 3 5,8 35,3 43,3
1250 4 8,3 40,5 48,5
1250 5 12,4 44,9 52,9
1500 0 1,4 - -
1500 1 3,0 28,7 36,7
1500 2 4,1 33,3 41,3
1500 3 6,3 37,4 45,4
1500 4 9,2 42,2 50,2
1500 5 13,2 46,4 54,4
1750 0 1,4 - -
1750 1 3,9 30,2 38,2
1750 2 5,5 34,7 42,7
1750 3 9,1 38,9 46,9
1750 4 11,8 43,5 51,5
1750 5 17,1 47,6 55,6
2000 0 1,4 - -
2000 1 5,3 30,5 38,5
2000 2 5,7 35,0 43,0
2000 3 8,4 39,0 47,0
2000 4 13,1 43,9 51,9
2000 5 18,4 48,2 56,2

Moc chłodnicza

Depth 450 / Width 110
Length Poziom prędkości Moc chłodnicza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
600 0 1,4 - -
600 1 2,1 23,2 31,2
600 2 2,6 27,9 35,9
600 3 3,4 32,3 40,3
600 4 4,4 36,8 44,8
600 5 5,7 40,8 48,8
750 0 1,4 - -
750 1 2,4 24,9 32,9
750 2 2,8 29,6 37,6
750 3 3,8 34,0 42,0
750 4 4,4 38,3 46,3
750 5 6,2 42,3 50,3
1000 0 1,4 - -
1000 1 2,6 26,3 34,3
1000 2 3,5 30,9 38,9
1000 3 4,9 35,2 43,2
1000 4 7,1 39,8 47,8
1000 5 10,3 43,9 51,9
1250 0 1,4 - -
1250 1 2,8 26,7 34,7
1250 2 3,8 31,3 39,3
1250 3 5,8 35,3 43,3
1250 4 8,3 40,5 48,5
1250 5 12,4 44,9 52,9
1500 0 1,4 - -
1500 1 3,0 28,7 36,7
1500 2 4,1 33,3 41,3
1500 3 6,3 37,4 45,4
1500 4 9,2 42,2 50,2
1500 5 13,2 46,4 54,4
1750 0 1,4 - -
1750 1 3,9 30,2 38,2
1750 2 5,5 34,7 42,7
1750 3 9,1 38,9 46,9
1750 4 11,8 43,5 51,5
1750 5 17,1 47,6 55,6
2000 0 1,4 - -
2000 1 5,3 30,5 38,5
2000 2 5,7 35,0 43,0
2000 3 8,4 39,0 47,0
2000 4 13,1 43,9 51,9
2000 5 18,4 48,2 56,2

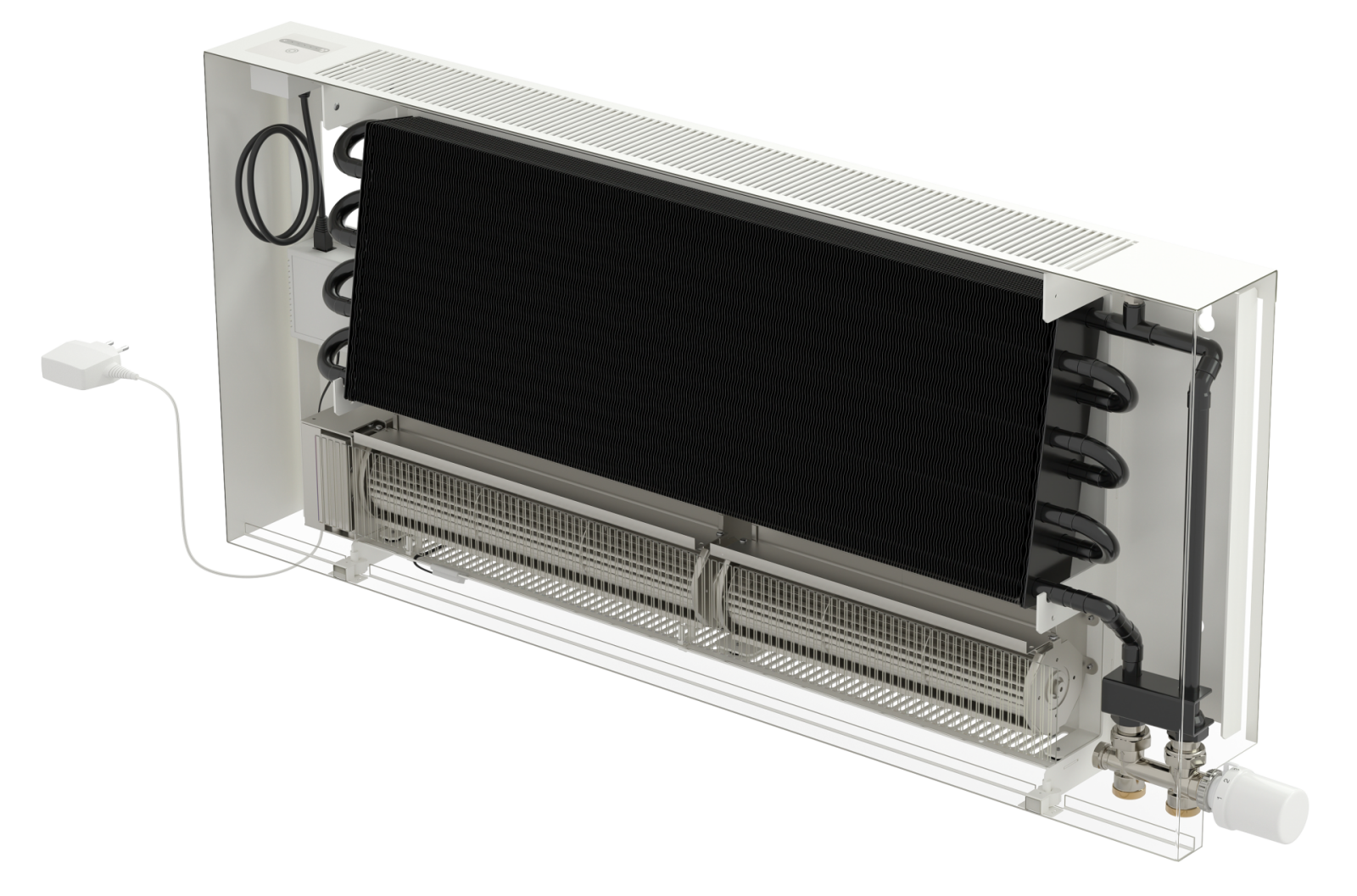

Convector composition

HPS
KORAWALL WVD rozpad
Standard contents



1 galvanized steel RAL 9016 white or RAL 9005 matt black casing
2  safety cover grille, punched into the casing
3 electronic control panel with keypad in the colour of the casing (white, black)
4  230 V AC/24 V DC power supply (adapter)
5 weight-bearing part for anchoring the unit on the wall in the colour of the casing
6 Al/Cu heat exchanger lacquered in black RAL 9005 with low water content, bleed valve and uniquely shaped fins for higher heat output
7 a set of  24 V DC tangential low-energy EC fan assembly
8  dust filter
* ambient temperature sensor and water temperature sensor located on the heat exchanger
* installation instructions, installation template
* durable packaging

Optional accessories
9 LM straight / corner connection control valve
10 thermostatic head heating/cooling
* casing finish according to RAL colour chart with control keypad in silver





info We recommend equipping the convector with the LM regulation valve with a higher flow rate.

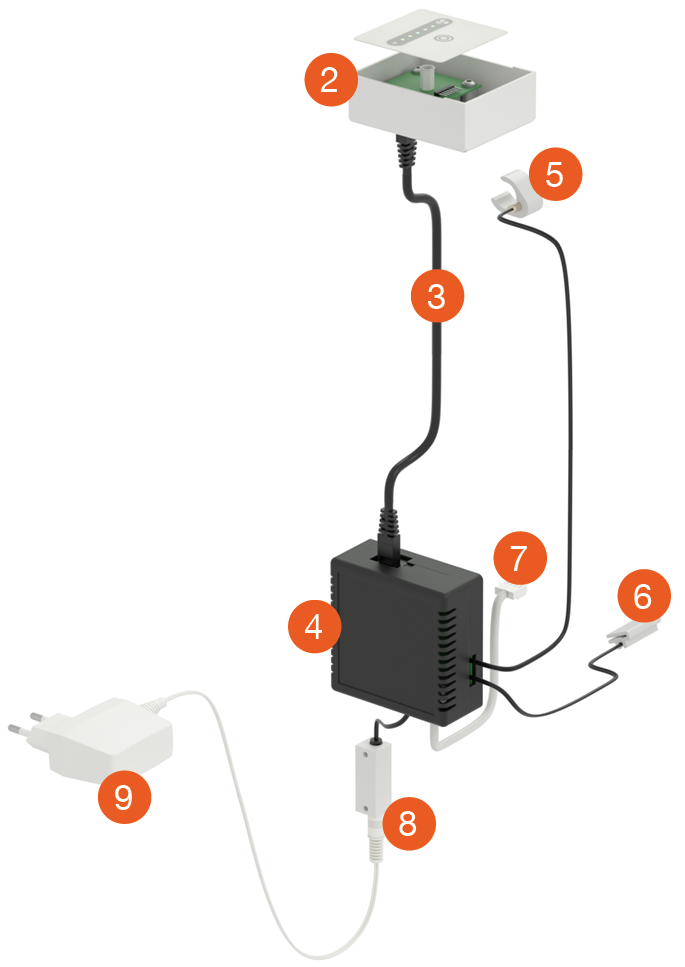

Power control composition

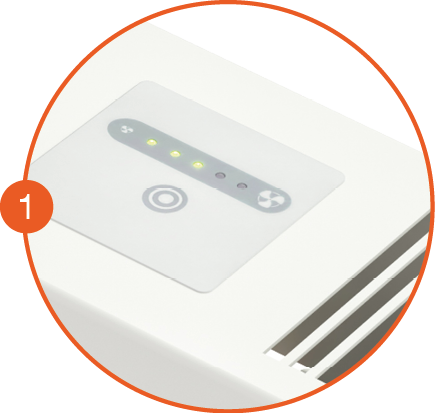

                        displej WVD regulace WVD
1 control touchpad
2 touchpad board
3 connecting cable
4 control unit
5 temp sensor (water)
6 temp sensor (room)
7 fan control cable
8 supply connector
9 230 V AC / 24 V DC power supply (adapter)
KORAWALL  Direct WVD (24VDC)   height 450 mm / widht 110 mm
           KORAWALL bokorys   WVO_nárysHPS
Measurements shown in mm.
CONVECTOR ASSEMBLY KORAWALL Direct  (WVD)

Anchoring diagram


WK_montáž
Construction part
  • We recommend placing the wall-mounted unit on the perimeter wall, 100 mm above the floor.
  • We recommend equipping the convector with the LM regulation valve with a higher flow rate.
  • The water inlet must always be connected to the pipe leading to the upper part of the convector and also attach the LM regulation fitting.
  • The heat exchanger and casing must be well protected against contamination. Heating units must be regularly serviced; heat exchangers and fans cleaned.
  • The unit is installed on a wall using the rear weight-bearing part. We recommend checking the correct positioning of the heat exchanger with fittings and the casing prior to connecting the heat exchanger to the heating system.
  • KORAWALL Direct VWD is to be used with a thermostatic head for heating and cooling
  • Do not forget to install the power supply cable near the unit installation site.
  • The convector is equipped with an autonomous control with an integrated keypad, allowing fans to be controlled directly on the unit.
  • Connection to the mains is via a 24 V DC socket adapter.
info   The unit is designed for cooling in the non-condensation zone only, i.e. above the dew-point temperature. The unit is not equipped with condensate drainage.

ORDERING CODES

Example order code: WVD-150/45/11-V5SPSP-10-RT

KORAWALL Direct WVD wall-mounted convector with forced convection, autonomous control, length 150 cm, height 45 cm, width 11 cm, the color of casing including weight-bearing part for mounting – white RAL 9016, bottom right connection with 230 V AC/24 V DC power supply (adapter).

KORAWALL
Ventilator
Type

Length/Height/Width [cm]

Exchanger
type
Exchanger
colour
Casing
material
Grille
type
Connection
type
Connection
side

Colour
code

Regulation
W
V
D
-
150/45/11
-
V
5
S
P
S
P
-
10
-
RT


Direct



reversible
black
RAL 9005
steel
perforated
bottom
P - right
L - left

10 RAL 9016
** RAL - Code
39 RAL 9005
99 other RAL colour


standard
